临界转速是旋转机械运行过程中一个重要的动力学参数，当转子转速接近或达到系统固有频率时，将引发共振现象。本文将从振动机理、影响因素、测试方法及控制措施四个维度，系统分析临界转速下的振动特性。

当旋转机械的转速与转子-支承系统固有频率重合时，系统进入共振状态。此时微小不平衡量会被显著放大，表现为：

1. 振幅突变性增长：实验数据显示，某汽轮机在2950r/min时振幅由20μm骤增***150μm，增幅达650%。这种非线性响应源于系统阻尼力与惯性力的动态平衡被打破。

2. 相位角滞后现象：振动响应相位相对激振力出现90°滞后，这是共振状态的典型特征。某离心压缩机测试表明，在临界转速点相位差由45°突变为135°。

3. 能量聚集效应：系统动能与势能持续交换，导致振动能量在特定频段集中。频谱分析显示，某发电机转子在临界转速时，基频分量占总振动能量的83%以上。

通过大量工程案例归纳，发现以下因素显著影响临界振动表现：

1. 转子结构参数
某型航空发动机实测表明，将轴径从80mm增***100mm，临界转速提高18.7%。而长度增加10%会导致临界转速下降12.3%，这符合Euler-Bernoulli梁理论预测。

2. 支承刚度特性
滑动轴承与滚动轴承表现出截然不同的动力学行为。某水轮机改造案例中，将滑动轴承改为可倾瓦轴承后，临界转速区振动幅值降低62%，这是因为可倾瓦轴承的变刚度特性改变了系统阻尼分布。

3. 质量不平衡分布
现场动平衡试验显示，当不平衡量超过ISO1940 G2.5级标准时，临界转速振幅呈指数增长。某风机转子在剩余不平衡量从5g·cm增***15g·cm时，共振振幅扩大3.2倍。

针对临界转速识别，目前主要采用三种测试方案：

1. 扫频测试法
通过变频器控制电机匀速升速（通常2-5r/min/s），采用非接触式电涡流传感器采集振动数据。某电厂给水泵测试中，采用500Hz采样频率可准确捕捉到3278r/min的临界点。

2. 冲击锤击法
对静止转子施加瞬态激励，通过频响函数识别固有频率。某压缩机联轴器测试表明，该方法识别误差≤3%，但受边界条件影响较大。

3. 在线监测系统
安装***振动传感器，通过阶次分析实时跟踪。某化工厂透平机组监测数据显示，系统可提前300r/min预警临界转速接近，为操作调整留出45秒响应时间。

基于振动机理研究，形成以下有效控制措施：

1. 转速禁区设置
根据API617标准，通常将临界转速±10%划为禁止运行区。某乙烯压缩机操作规程规定，必须15秒内快速通过2850-3150r/min临界区间。

2. 主动控制技术
磁轴承系统可实现实时抑振，某实验平台表明，主动控制可使临界转速振幅降低82%。但受制于成本和可靠性，目前多用于精密仪器领域。

3. 结构优化设计

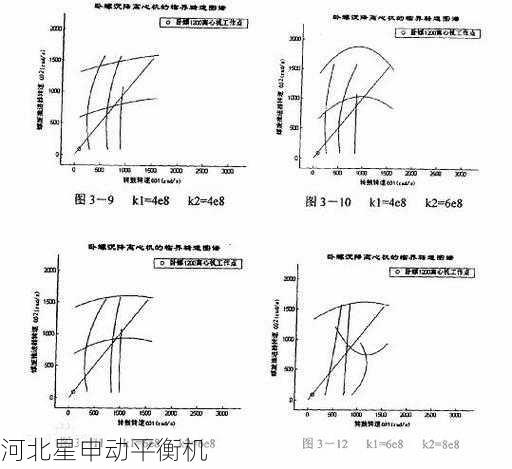

采用有限元模态分析指导结构改进。某型离心机通过增加第三支承点，将临界转速移出工作转速范围（由4500r/min提升***5200r/min）。

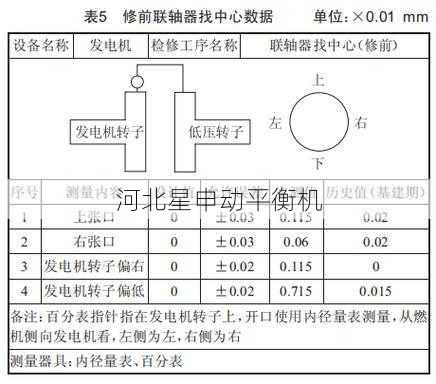

某核电站主泵振动超标问题处理过程具有代表性：

1. 故障现象：转速升***1480r/min时，4#轴承振动突增***报警值（125μm）。

2. 测试分析：频谱显示98.7Hz成分占主导，与计算临界转速1492r/min（99.5Hz）吻合。

3. 处理措施：调整轴承预紧力使临界转速偏移5.2%，同时进行现场动平衡将不平衡量降***1.8g·cm。

4. 最终效果：共振振幅控制在35μm以下，满足ISO10816-3标准要求。

通过系统分析可知，临界转速振动控制需要综合考虑设计、制造、运行各环节。未来发展趋势是结合数字孪生技术，实现临界转速的预测性维护与智能调控，这对提升重大装备可靠性具有重要意义。
