全面掌握不平衡量测量技术：原理图解、误差分析及解决方案

2025-07-31 14:30:08 新闻中心 1

在现代工业生产中，旋转机械的平衡性能直接影响设备运行稳定性和使用寿命。不平衡量测量作为动平衡技术的核心环节，其***度直接关系到设备振动控制效果。本文将系统性地解析不平衡量测量技术的关键要点，为工程技术人员提供实用参考。

1. 力学模型建立旋转体不平衡量可简化为离心力矢量问题，其数学模型为F=m·r·ω²，其中m为不平衡质量，r为质量偏心距，ω为角速度。通过测量旋转时产生的振动信号，可反推出不平衡量的大小和相位。

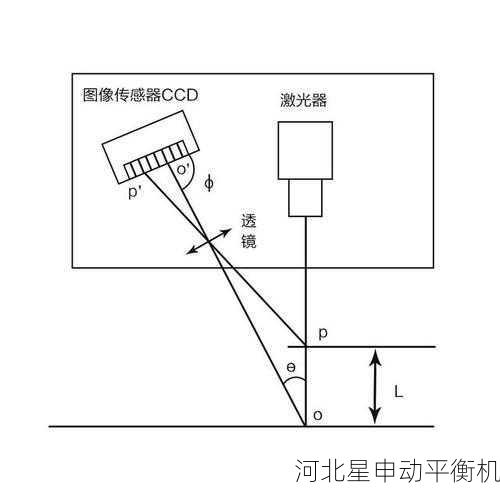

2. 传感器系统构成典型测量系统包含三个核心组件：(1)振动传感器（通常采用压电式加速度计）检测径向振动；(2)光电编码器提供转速基准和相位参考；(3)键相传感器确定转子基准位置。三组信号经数据采集卡同步处理后，由专用算法解算出不平衡量。

3. 信号处理流程原始振动信号需经过带通滤波（通常取1×-10×转频）、FFT变换、相位解调等处理步骤。特别需要注意的是，系统需自动消除机械共振带来的测量干扰，这要求测量软件具备自动识别结构固有频率的功能。

1. 机械安装误差现场常见问题包括：传感器安装面粗糙度不足（应达到Ra3.2以上）、支架刚性不够（建议使用磁性座时配合钢制基板）、传感器轴线与测量方向偏差（控制在±3°以内）。这些因素可能导致测量值出现10%-30%的偏差。

2. 电气干扰问题工业现场常见的变频器谐波、大功率设备启停等都会影响信号质量。实测数据显示，未采取屏蔽措施时，50Hz工频干扰可使相位测量误差达±15°。推荐采用双绞屏蔽线缆，并确保传感器接地电阻小于4Ω。

3. 温度漂移影响压电传感器灵敏度温度系数约为0.5%/℃。在昼夜温差较大的工况下，建议选用带温度补偿的传感器型号，或每日进行基准值校准。某电厂案例显示，未做温度补偿的测量系统冬季数据波动达18%。

1. 现场动平衡标准流程(1) 预检测试：先进行低速（20%工作转速）试运行，检查传感器信号有效性；(2) 基准测量：记录初始振动幅值/相位，建议采集3次取平均值；(3) 试重计算：根据转子质量分布特性，按ISO1940标准选择合适试重；(4) 矢量修正：采用影响系数法或三点法进行不平衡量计算。

2. 疑难问题处理方案对于柔性转子（长径比>5），必须采用多平面平衡技术。某汽轮机转子案例显示，仅做单平面平衡时残余振动达6.3mm/s，采用三平面修正后降***0.8mm/s。对于转速超过10000rpm的高速转子，建议使用带转速跟踪的数字滤波器消除谐波干扰。

3. 智能诊断技术应用新一代测量系统已集成AI诊断功能，可自动识别常见故障模式：当出现1×转频振动突增时，系统会提示不平衡量异常；若出现2×转频成分升高，则可能预示对中不良。某汽车传动轴生产线应用该技术后，故障诊断效率提升40%。

1. 无线传感技术采用LoRa无线传输的振动传感器已开始商用，其采样率可达20kHz，电池续航达6个月。相比有线系统，安装效率提升3倍以上，特别适合大型机组在线监测。

2. 数字孪生应用通过建立转子系统的三维数字孪生模型，可提前预测不同平衡方案效果。某风电企业案例显示，该技术使试重次数减少60%，平均平衡时间缩短45%。

3. 边缘计算架构在传感器端部署嵌入式处理单元，实现振动信号的本地化实时分析。这种架构将数据传输量降低90%，特别适合需要快速响应的精密制造场景。

结语：不平衡量测量技术的***实施需要理论知识与工程经验的结合。建议技术人员建立完整的测量误差检查清单，并定期对测量系统进行计量校准。随着智能传感技术的发展，未来不平衡测量将向更高精度、更强适应性的方向持续演进。
