7步掌握动平衡仪操作:详细教程助你精准完成设备平衡检测
动平衡仪作为工业设备维护中的重要工具,其正确操作直接关系到旋转机械的运行安全和使用寿命。本文将系统性地介绍动平衡仪的标准操作流程,帮助技术人员快速掌握设备平衡检测的核心要领。

一、操作前准备工作
1. 设备检查:确保动平衡仪主机、传感器、电缆等组件完整无损坏,各接口接触良好。检查电池电量或电源连接状态,建议配备稳压电源。
2. 环境评估:检测现场应避免强电磁干扰,地面振动值应小于0.5mm/s。温度控制在-10℃***50℃范围内,相对湿度不超过85%。
3. 安全防护:操作人员需佩戴防护眼镜和耳塞,在设备周围设置安全警示区域,确保急停按钮可随时触发。

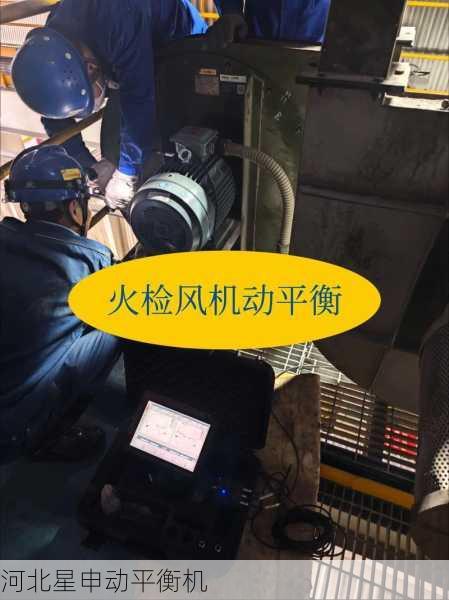

二、设备安装与固定
1. 传感器安装:加速度传感器应垂直固定于轴承座振动***处,采用磁性底座时需确保吸附面清洁。建议使用502胶辅助固定,传感器方向标记应与振动方向一致。
2. 转速探头安装:光电传感器与被测轴保持10-15mm距离,反光贴纸应平整粘贴,面积不小于5×5mm。对于键相测量,需确保键相传感器与键槽对齐。
3. 系统连接:按颜色标识连接各传感器线缆,检查接头锁紧状态。长距离传输时应使用屏蔽电缆,避免与动力线平行布线。
三、参数设置阶段
1. 机器参数输入:准确录入转子质量、工作转速、平衡等级等基础数据。对于悬臂转子需特别标注,双面平衡需输入轴承间距。
2. 振动量程选择:根据预估振动值选择合适量程,初次测量建议从***量程开始逐步调整。设置采样频率为转速的64倍以上。

3. 滤波器设置:启用转速跟踪滤波,带宽设为±5%转速。对于齿轮箱等复杂设备,需增加高频滤波功能。

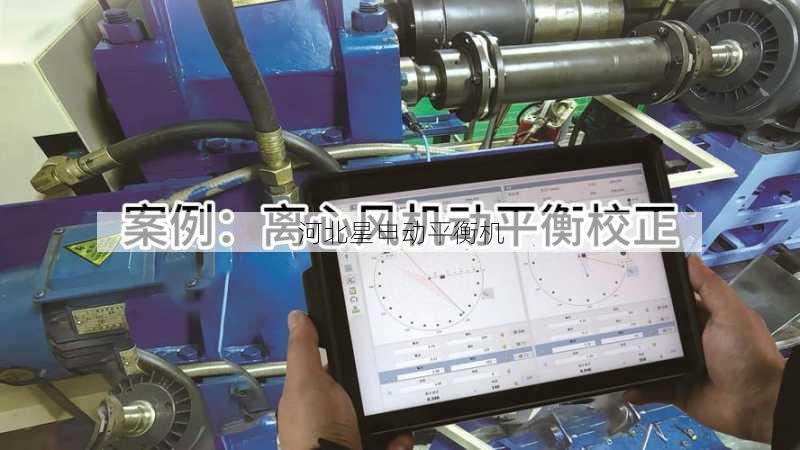

四、试运行与数据采集
1. 空载测试:在20%额定转速下进行试运行,观察各通道信号稳定性。振动波形应呈现清晰的正弦特征,若有畸变需检查传感器安装。
2. 数据采集:升***工作转速后稳定运行3-5分钟,采集不少于10组有效数据。注意观察相位重复性,偏差应小于±5°。
3. 异常判断:当1X频振动幅值超过总振动的70%时,可判定为动不平衡问题。若出现2X、3X等高频成分,需考虑对中或机械松动问题。
五、配重计算与验证
1. 影响系数法:通过试重法获取影响系数,建议试重量为允许不平衡量的30%。试重后需重新采集3组数据计算平均值。
2. 矢量分解:将计算所得配重分解到实际可安装位置,考虑配重块的安装半径差异。使用矢量计算器验证合成效果。
3. 相位修正:考虑旋转方向对相位角的影响,对于逆时针旋转的转子,实际配重位置应为显示角度减去90°。
六、配重安装与效果验证
1. 配重固定:采用专用平衡块或焊接配重,确保固定牢固。螺栓紧固时应使用防松胶,焊接配重需控制热影响区。
2. 最终校验:重新启动设备***工作转速,振动值应下降***原值的30%以下。G2.5级设备残余振动应小于2.5mm/s。
3. 数据记录:保存完整的平衡报告,包括初始振动、试重数据、最终结果等。建议建立设备平衡档案以供后续参考。
七、日常维护要点
1. 传感器保养:每次使用后清洁探头接触面,磁性底座应定期消磁。存储环境应保持干燥,避免强磁场干扰。
2. 系统校准:每6个月进行灵敏度校准,使用标准振动源校验各通道一致性。长期不用时应定期通电维护。
3. 软件更新:及时升级设备固件,新版本通常包含更完善的算法和故障诊断功能。
通过上述七个步骤的系统操作,可确保动平衡检测的准确性和可靠性。需要特别注意的是,不同型号的动平衡仪在具体操作上可能存在差异,建议操作前详细阅读设备说明书。在实际应用中,经验积累对快速判断故障类型具有重要价值,建议建立典型故障案例库以供参考学习。
