动平衡机核心部件功能剖析：传感器、测量系统与驱动装置协同工作机制

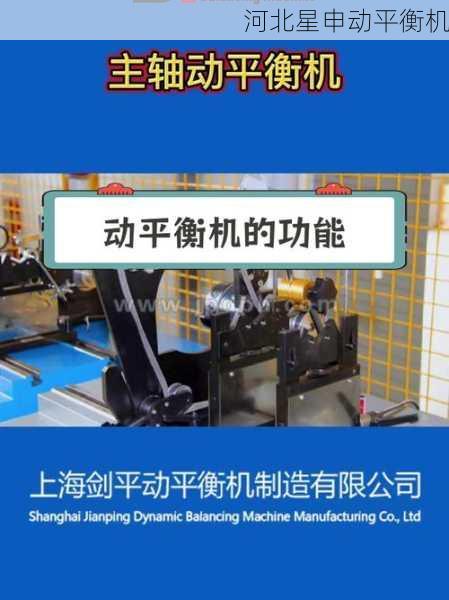

在现代工业生产中，动平衡机作为旋转机械制造和维修的关键设备，其性能直接影响着产品质量和使用寿命。本文将深入剖析动平衡机的三大核心部件——传感器、测量系统与驱动装置的工作原理及协同机制，为相关从业人员提供技术参考。

首先来看传感器的关键作用。动平衡机通常配备两种核心传感器：振动传感器和转速传感器。振动传感器多采用压电式加速度计，其内部压电晶体在受到机械应力时会产生与振动加速度成正比的电荷信号。在实际测量中，传感器被精密安装在支撑转子的轴承座上，能够准确捕捉转子旋转时产生的微小振动。值得注意的是，传感器安装角度需严格校准，通常要求与转子轴线成特定夹角，以确保测量数据的准确性。转速传感器则多采用光电编码器或霍尔元件，通过检测转子上标记点的通过频率来确定转速，其测量精度可达±0.1%。

测量系统作为数据处理中枢，其工作原理值得重点关注。现代动平衡机普遍采用数字信号处理技术，测量系统首先对传感器采集的模拟信号进行抗混叠滤波，随后通过16位以上精度的ADC模数转换器将信号数字化。在软件层面，系统运用快速傅里叶变换（FFT）算法将时域信号转换为频域信号，有效分离出与转速同频的振动分量。先进的测量系统还具备自动跟踪滤波功能，可实时适应转速波动。以某型号平衡机为例，其测量系统采样频率可达50kHz，相位测量精度优于±1°，满足高精度平衡需求。

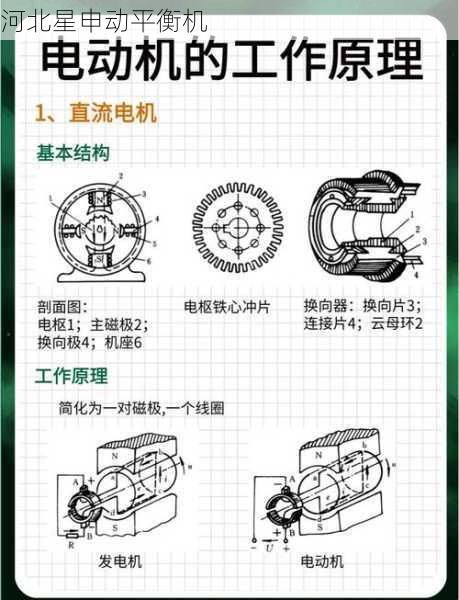

驱动装置的技术演进同样值得关注。传统皮带驱动方式正逐步被直接驱动技术取代。现代伺服驱动系统采用永磁同步电机，配合高精度编码器形成闭环控制，转速控制精度可达±0.01%。在启动阶段，驱动系统需实现平稳加速，避免冲击影响测量精度。特别设计的软启动功能可使转子在10-15秒内均匀加速***工作转速。对于大型转子，驱动系统还需具备扭矩补偿功能，以克服转子惯性带来的转速波动。

三大部件的协同工作机制体现了精妙的系统集成。典型工作流程为：驱动装置带动转子***设定转速→振动传感器实时采集振动信号→转速传感器提供相位参考→测量系统计算不平衡量大小和相位→操作人员根据提示进行配重调整。这个过程往往需要2-3次迭代才能达到理想平衡状态。在高端机型中，这种协同已实现全自动化，系统能自动完成测量-计算-校正的闭环控制，将平衡精度提升***0.1g·mm/kg等级。

在实际应用中，三个系统的配合还需考虑以下技术细节：传感器与测量系统需定期进行基线校准，以消除温度漂移等因素的影响；驱动装置要根据转子重量合理设置加速曲线，避免共振现象；测量系统算法需针对不同类型转子（如刚性转子与柔性转子）采用不同的处理模型。经验表明，良好的电磁兼容设计也是确保系统稳定工作的关键，需对信号线采取屏蔽措施，并将驱动电缆与信号电缆分开布线。

随着技术进步，新一代动平衡机正朝着智能化方向发展。部分高端机型已实现振动信号深度学习分析，能够自动识别转子故障类型；无线传感器技术的应用简化了设备布线；云计算平台使远程监测和诊断成为可能。这些创新都建立在三大核心部件更紧密协同的基础上，预示着动平衡技术将迎来新的发展机遇。

动平衡机的传感器、测量系统和驱动装置通过精密配合构成了完整的测量-分析-控制系统。只有深入理解各部件的工作原理和相互关系，才能充分发挥设备性能，为旋转机械制造提供可靠的质量保障。在实际操作中，建议用户定期进行设备维护和校准，并严格遵循操作规程，以确保测量结果的准确性和重复性。
