动平衡机工作原理详解：从转子不平衡检测到校正的全过程解析

2025-07-29 15:21:11 新闻中心 1

在现代工业生产中，旋转机械设备的平稳运行***关重要。动平衡机作为确保旋转部件平衡性的关键设备，其工作原理涉及多个精密环节。本文将深入解析动平衡机从检测到校正的完整工作流程。

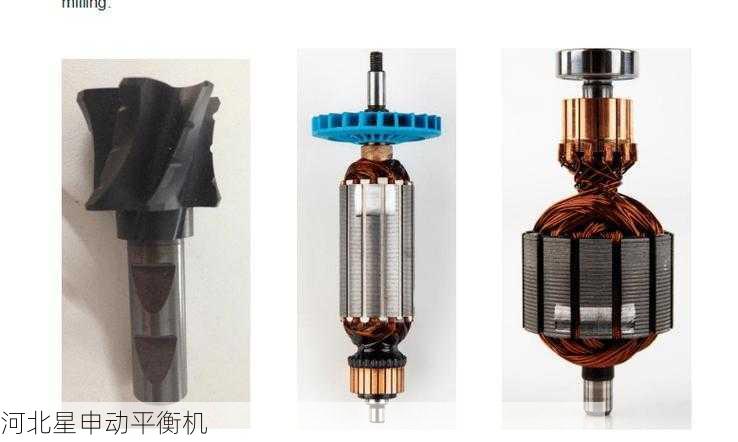

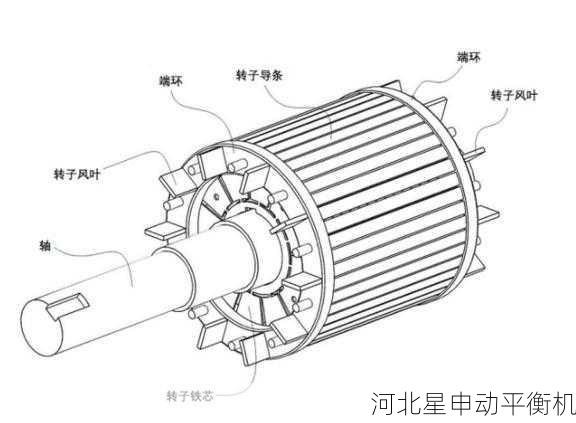

首先需要明确的是，任何旋转体都存在不同程度的不平衡现象。这种不平衡主要来源于材料分布不均、加工误差或装配偏差等因素。当转子高速旋转时，不平衡会产生离心力，导致设备振动加剧、轴承磨损加快，严重时甚***可能引发安全事故。

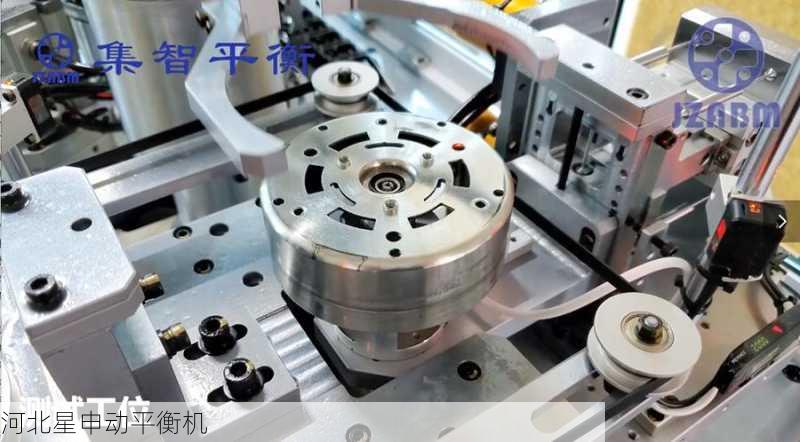

动平衡机的核心功能是准确检测转子的不平衡量及其相位位置。这一过程主要依靠精密的传感器系统和信号处理技术：

1. 振动传感器（通常采用压电式加速度计）实时采集转子旋转时的振动信号。传感器一般安装在支撑转子的轴承座位置，能够灵敏地捕捉微小的振动变化。

2. 转速传感器（光电编码器或磁电式传感器）同步监测转子转速，为相位测量提供基准信号。现代动平衡机通常会在转子上设置反光标记或键相槽作为相位参考点。

3. 信号处理系统将传感器采集的模拟信号转换为数字信号，通过傅里叶变换等算法提取振动信号中与转速同步的基频分量，滤除其他干扰频率。

获得原始振动数据后，系统需要进行复杂的计算处理：

1. 系统会根据振动幅值和相位信息，结合预设的转子参数（重量、支撑间距等），计算出不平衡量的大小和角度位置。这个计算过程需要考虑支撑系统的机械特性，包括刚度和阻尼系数。

2. 对于刚性转子，一般采用影响系数法。即预先通过试重实验确定单位不平衡量引起的振动响应，建立振动与不平衡量之间的数学关系。

3. 现代动平衡机普遍采用双面校正技术，可以同时测量和校正转子两个校正平面上的不平衡量。这种方法通过解耦计算，能够更***地处理动不平衡问题。

根据计算结果，系统会生成具体的校正方案：

1. 对于去重校正方式（如钻孔、铣削），系统会***计算需要去除的材料量和位置。先进的动平衡机可以自动生成加工路径，并与数控设备联动完成校正。

2. 对于配重校正方式（如加平衡块、焊接配重），系统会计算出需要添加的配重质量和安装位置。部分自动化程度高的设备配备自动上料和紧固装置。

3. 系统还会考虑校正工艺的限制因素，如最小可去除材料量、***允许配重等，确保校正方案切实可行。

完成校正后，必须进行验证测试：

1. 重新启动动平衡机进行测量，确认剩余不平衡量是否达到标准要求。国际标准ISO 1940-1根据转子类型和工作转速规定了不同的平衡精度等级。

2. 对于高精度要求的转子，可能需要进行多次校正迭代。现代动平衡机具备自动学习功能，可以优化校正参数，提高校正效率。

3. 最终测试数据会生成详细的平衡报告，包括初始不平衡量、校正方案、剩余不平衡量等关键参数，为质量追溯提供依据。

随着工业技术进步，动平衡技术也在不断发展：

1. 智能化：采用人工智能算法优化测量和校正过程，自动识别转子类型，智能推荐校正方案。

2. 在线平衡：开发可在设备运行状态下进行实时监测和校正的系统，减少停机时间。

3. 高精度：采用更精密的传感器和先进信号处理技术，将平衡精度提升***毫克级甚***更高。

4. 多功能集成：将动平衡机与其他检测设备（如尺寸测量、无损检测）集成，实现一站式质量检测。

动平衡机通过精密的检测、计算和校正系统，能够有效消除旋转部件的不平衡问题。随着制造业对设备可靠性要求的不断提高，动平衡技术将继续向更智能、更精准的方向发展，为各类旋转机械的安全稳定运行提供有力保障。
