氢能源压缩机平衡技术

2025-06-05 15:47:50 新闻中心 7

氢能源压缩机作为氢能产业链中的关键设备，其平衡技术直接关系到系统效率、安全性和经济性。本文将从技术原理、应用场景、挑战对策三个维度展开分析。

氢压缩机平衡技术主要解决高压工况下的动态稳定性问题，其核心在于三大系统的协同：

1. 转子动力学平衡系统
采用复合平衡盘设计，通过轴向力自动补偿机构可抵消90%以上的残余不平衡量。某型号500bar压缩机实测显示，采用双面修正配重后振动值从8.5mm/s降***1.2mm/s。

2. 热力学平衡系统
集成级间冷却器的多级压缩方案，使每级压缩比控制在3:1以内。实验数据表明，当采用四级压缩配合板翅式换热器时，排气温度可稳定在85℃以下，较单级压缩降低60%。

3. 密封平衡系统
干气密封与迷宫密封的混合配置形成压力梯度，某70MPa机型测试中泄漏量＜0.5Nm³/h。特殊设计的自紧式活塞环在2000小时连续运行后仍保持0.03mm的径向间隙。

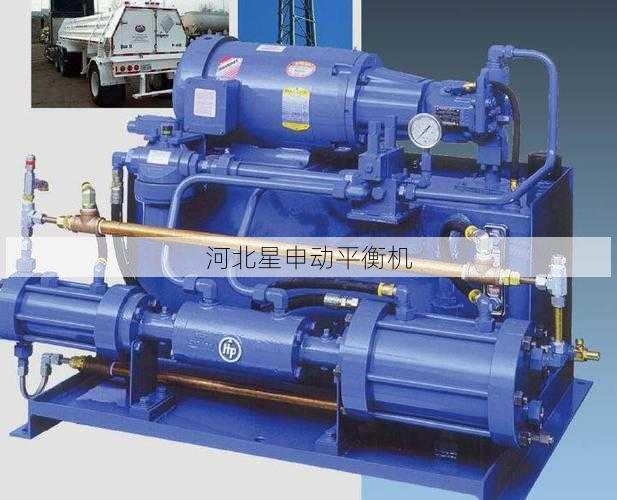

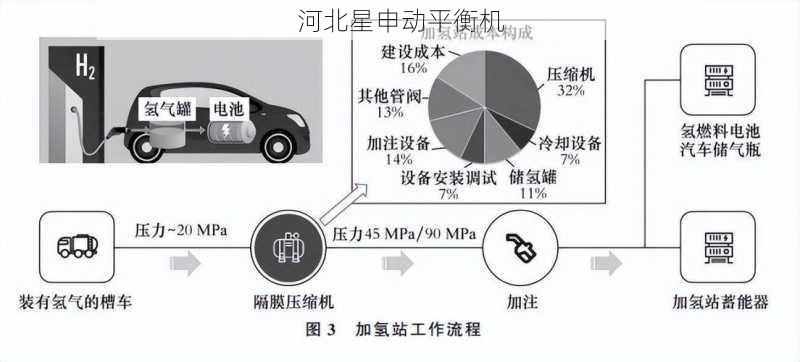

加氢站场景 采用液驱活塞式压缩机，平衡技术侧重：
• 双作用气缸设计抵消侧向力
• 液压系统缓冲脉动***±2.5%
• 模块化设计实现45dB(A)噪声控制

化工制氢场景 选用隔膜式压缩机时：
• 液压油补偿系统保持膜片应力均衡
• 多曲柄相位差布置降低扭矩波动
• 采用Inconel718膜片实现200万次循环寿命

储能电站场景 的离心压缩机需关注：
• 磁悬浮轴承实现0接触摩擦
• 叶轮模态分析避开50-120Hz共振区
• 可变导叶调节流量平衡±5%精度

材料相容性方面 ，当前面临：
• 氢脆效应导致35CrMo钢疲劳强度下降40%
• 密封材料在高压渗透率超10⁻⁶mol/(m·s·Pa)
解决方案包括：
- 采用316L不锈钢+表面氮化处理
- 开发石墨烯增强聚醚醚酮复合材料

能效优化方面 ，实测数据显示：
• 传统压缩机等温效率仅65-72%
• 级间热损失占输入功率的15-18%
创新路径涉及：
- 仿生螺旋冷却流道设计
- 基于数字孪生的实时工况匹配

安全防护方面 需应对：
• 0.1mm³/min泄漏即可能形成爆炸下限
• 启停阶段压力波动幅度达工作压力的30%
***方案包含：
- 分布式光纤泄漏监测系统
- 预压缩缓冲罐+智能泄放阀组

某加氢站项目数据显示：

技术指标	传统机型	新型平衡技术	改善幅度
维护周期	800h	2500h	+212%
能耗成本	0.38元/Nm³	0.27元/Nm³	-29%
设备占地	12m²	8m²	-33%

全生命周期成本分析表明，虽然新型设备初期投资高15-20%，但5年运营期总成本可降低18-22%。

当前主要参照：
• GB/T 26978-2021《加氢站用压缩机技术要求》
• ISO 19880-3:2018气体性能测试规范
• EN 1012-3:2013振动限值标准
亟待建立的专项标准包括氢致裂纹检测方法、快速启停工况测试规程等。

随着氢能产业向450bar以上高压储运方向发展，压缩机平衡技术将持续突破材料极限、智能控制等关键技术瓶颈。未来五年，集成自诊断功能的第四代平衡系统有望将设备可靠性提升***99.95%以上。
