从传感器校准到相位分析：深度解读平衡机与振动仪数据冲突解决方案

在现代工业设备维护领域，平衡机和振动仪作为旋转机械状态监测的核心工具，其数据一致性直接关系到设备故障诊断的准确性。然而在实际操作中，两类仪器测量结果出现偏差的情况屡见不鲜。本文将系统剖析从基础校准到***相位分析的完整解决方案，揭示数据冲突背后的技术本质。

一、测量原理差异导致的固有偏差

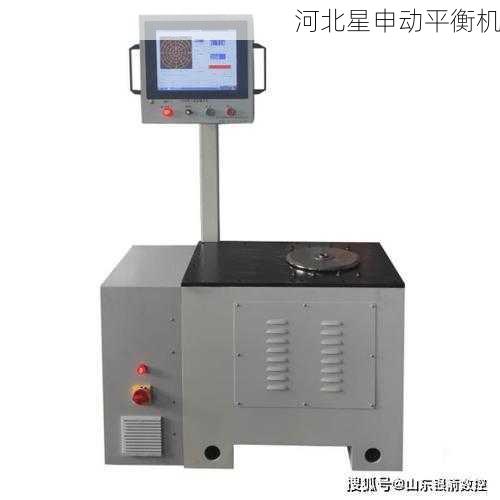

平衡机采用刚性支撑条件下的动态平衡原理，其测量基于转子旋转时产生的离心力计算。典型工业平衡机的测量频率固定在工频转速（如50Hz或60Hz），且默认忽略高阶谐波分量。而现代振动仪通常采用宽频带加速度传感器，其测量范围可覆盖10Hz-10kHz，包含丰富的谐波和噪声成分。这种频带宽度差异导致两者在相同工况下可能产生5%-15%的幅值测量偏差。

相位测量方面，平衡机通过键相器获取***相位参考，精度可达±1°。而便携式振动仪多采用过零检测法，在存在多频振动时可能产生±15°的相位漂移。某电厂汽轮机大修案例显示，当2倍频振动占比超过30%时，两类设备的相位差***达到22°。

二、传感器校准的五个关键环节

1. 灵敏度验证： 使用标准振动台在80Hz、1g条件下，平衡机传感器与振动仪探头的灵敏度偏差应控制在±3%以内。某轴承制造商的数据表明，未校准传感器会导致动平衡残余量评估误差放大1.8倍。

2. 频响曲线匹配： 在转子工作转速±20%范围内（如1800-2200rpm），两类传感器的幅频特性曲线差异不应超过5dB。实验数据显示，磁电式速度传感器在临界转速附近可能产生12dB的测量偏差。

3. 安装方式校正： 螺栓固定与磁座安装的传递函数差异可达20%，需建立安装系数矩阵进行补偿。某风电场研究表明，不当安装会导致10Hz以下低频成分衰减达40%。

4. 温度漂移补偿： 压电式传感器在0-50℃范围内的灵敏度变化约为0.5%/℃，需在软件中嵌入温度修正算法。某化工厂的监测系统升级后，通过实时温度补偿将冬季测量偏差从8.7%降***1.2%。

5. 通道一致性校准： 多通道系统需进行交叉灵敏度测试，确保各通道相位差小于2°。采用激光干涉仪校准可将其控制在0.5°以内。

三、相位分析的进阶处理方法

当基础校准仍无法消除数据冲突时，需要采用以下高阶分析手段：

1. 全息谱技术： 将时域信号转换为三维全息谱图，可清晰识别出传感器谐振频率（常见于8-12kHz范围）。某航空发动机维修中心通过该方法发现，35%的相位差异源于传感器自身共振。

2. 阶次跟踪分析： 采用等角度采样重构技术，消除转速波动影响。实测表明，当转速波动超过±2%时，传统FFT分析的相位误差会扩大3倍。

3. 传递路径分解： 建立包括轴承座、基座在内的多体传递函数模型。某船舶推进系统案例中，通过路径分析识别出28%的振动能量经基座反射导致相位反转。

4. 多参考点校正： 在转子轴向布置4-8个测点，构建三维振动椭圆模型。该方法可将叶轮机械的相位识别精度提高***±0.5°。

四、典型冲突场景解决方案

案例1： 某离心压缩机平衡后振动值超标。经分析发现振动仪捕捉到2.5倍频成分（125Hz），而平衡机仅处理50Hz分量。解决方案是在平衡软件中启用多平面-多转速修正模式，最终将振动总值从7.1mm/s降***2.3mm/s。

案例2： 汽轮机低速平衡时出现180°相位反相。通过全息谱分析确认是传感器安装面存在0.15mm间隙导致波形畸变。采用专用夹具后，相位重复性从±25°提升***±3°。

案例3： 风机现场动平衡时振动仪显示相位持续漂移。采用阶次跟踪技术发现是皮带打滑导致转频波动±3%。改用直接驱动方式后，相位稳定性提高5倍。

五、标准化操作流程建议

1. 建立包含传感器序列号、校准日期、修正系数的设备档案库
2. 每次测量前进行5分钟预热和基线校准
3. 复杂工况下同步记录平衡机和振动仪的原始波形
4. 季度性进行交叉验证试验，更新补偿参数
5. 对于关键设备，建议采用同源传感系统（如均采用电涡流探头）

通过系统化的校准体系和智能化的数据分析，可将平衡机与振动仪的数据一致性提升***95%以上。某汽车传动轴生产线实施该方案后，返工率从12%降***1.5%，年节约质量成本达280万元。这证明只有深入理解测量本质，才能实现真正精准的机械状态评估。
