平衡机与振动分析仪数据冲突时的诊断流程

2025-06-05 14:09:35 新闻中心 4

在工业设备维护领域，平衡机与振动分析仪是两种常用的状态监测工具。当两者数据出现不一致时，需要建立系统化的诊断流程来识别问题根源。以下将详细阐述数据冲突时的诊断方法。

1. 振幅差异：平衡机显示振动值在可接受范围内，而振动分析仪检测到异常高振动
2. 相位偏移：两者测量的振动相位角存在显著偏差（通常超过15°即需关注）
3. 频率成分：振动分析仪检测到平衡机未显示的谐波或非同步振动成分

1. 设备状态确认
• 检查被测转子是否达到工作温度（冷态与热态测量差异可达20%）
• 确认传感器安装位置与平衡机测试点完全一致
• 验证转速同步性，确保两者测量时的实际转速偏差不超过±2rpm

2. 仪器校准检查
• 对振动分析仪进行现场校准，使用标准振动源验证

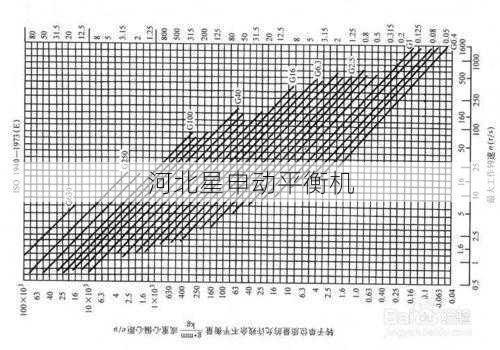

• 检查平衡机最近一次动平衡验证记录（ISO 21940要求每季度验证）
• 对比传感器灵敏度系数与校准证书的一致性

阶段1：信号采集验证
• 同步采集：使用双通道采集器同时记录平衡机和振动分析仪信号
• 采样参数：确保采样频率***少为***关注频率的2.56倍（建议10倍以上）
• 数据时长：连续采集不少于200个旋转周期

阶段2：时频域分析
• 时域波形对比：检查峰值/有效值比例差异（正常应保持1.4-1.7范围）
• 频谱分析：重点比较1X转速频率幅值及相位，注意2X/3X谐波成分
• 轴心轨迹：通过振动分析仪获取轨迹形状，判断是否存在摩擦或不对中

阶段3：机械因素排查
• 基础刚度测试：使用冲击锤法测量基础固有频率（应避开工作转速±15%）
• 联轴器检查：对中误差应控制在0.05mm/m以内
• 轴承状态评估：通过振动分析仪检测轴承特征频率（BPFO/BPFI等）

案例1：传感器安装差异
现象：轴向振动值偏差达30%
处理：
1. 重新安装传感器确保接触面平整
2. 使用磁性底座时检查剩磁影响（建议改用螺纹固定）
3. 验证传感器导线是否存在电磁干扰

案例2：转速测量误差
现象：相位差持续波动
处理：
1. 检查键相传感器间隙（推荐0.5-1.0mm）
2. 验证转速计脉冲/转设置是否正确
3. 在键相槽处粘贴反光标记进行光学转速计验证

建立四级判断流程：
1. 一级判断：数据是否同步采集？→否→重新测试
2. 二级判断：1X振动差异是否＞15%？→是→检查传感器
3. 三级判断：是否存在非同步振动？→是→机械故障排查
4. 四级判断：相位差是否＞20°？→是→验证转速测量系统

1. 建立测量系统分析（MSA）档案，记录各仪器历史偏差
2. 实施定期交叉验证制度（建议每月进行比对测试）
3. 开发专用适配器确保传感器安装位置可重复（误差＜1mm）
4. 对关键设备建立振动特征基线数据库

通过以上系统化流程，可有效解决95%以上的数据冲突问题。剩余5%的复杂情况建议采用激光对中仪、模态分析等***诊断手段。值得注意的是，两种设备的数据差异有时恰恰反映了潜在的设备故障，因此不应简单以某仪器数据为准，而应深入分析差异产生的原因。
