动平衡计算公式详解：从基础理论到实际工程应用

在机械工程领域，旋转机械的稳定性和寿命是***关重要的考量因素，而动平衡技术正是确保这一目标的核心手段之一。无论是风力发电机、航空发动机，还是汽车传动系统，动平衡问题若未妥善解决，轻则导致设备振动加剧、噪音增大，重则引发部件疲劳甚***灾难性故障。因此，深入理解动平衡的计算公式及其应用，对工程实践具有重大意义。

动平衡的基本理论源于牛顿力学，尤其是旋转系统的动力学分析。其核心思想是通过在转子的特定位置添加或去除质量，使得转子旋转时产生的离心力合力及合力矩为零，从而消除振动。具体而言，动平衡的计算主要涉及两个关键公式：一是基于离心力平衡的静平衡公式，二是进一步考虑力矩平衡的动平衡公式。

静平衡的计算相对简单，其公式可表示为 Σm_i r_i = 0，其中 m_i 是转子上的质量，r_i 是质量到旋转轴的距离向量。这一公式确保离心力的矢量和为零，但仅适用于薄盘型转子或低速应用。实际工程中的转子多为长轴结构，存在明显的力矩不平衡，因此必须引入动平衡计算。

动平衡的计算更为复杂，通常需要同时满足力平衡和力矩平衡条件。其通用公式可写为：

ΣF = Σ(m_i ω² r_i) = 0

ΣM = Σ(m_i ω² r_i × l_i) = 0

其中，ω 是角速度，l_i 是质量单元相对于参考平面的轴向位置。这两个方程共同确保转子在旋转时不会产生净力或净力矩，从而实现平稳运行。

在实际应用中，动平衡计算通常通过实验与理论结合的方式进行。例如，采用双平面平衡法，即在转子的两个校正平面上添加或去除配重。设两个平面上的校正质量分别为 m₁ 和 m₂，其位置半径分别为 r₁ 和 r₂，轴向距离为 L₁ 和 L₂。通过测量转子在旋转时的振动数据，可以建立方程组：

A₁₁ m₁ r₁ + A₁₂ m₂ r₂ = U₁

A₂₁ m₁ r₁ + A₂₂ m₂ r₂ = U₂

其中，A_ij 是影响系数，表示单位校正质量在特定测量点产生的振动响应，U₁ 和 U₂ 是初始不平衡量。通过求解这一方程组，即可得到所需的校正质量及位置。

值得注意的是，影响系数法的精度高度依赖于测量数据的准确性。现代动平衡仪器通常集成传感器和数据采集系统，能够实时采集振动相位和幅值，并通过傅里叶变换提取基频分量，从而***计算不平衡量。随着计算机技术的发展，有限元分析（FEA）和计算流体动力学（CFD）等工具也被用于模拟复杂转子的动平衡行为，进一步提升了计算的可靠性。

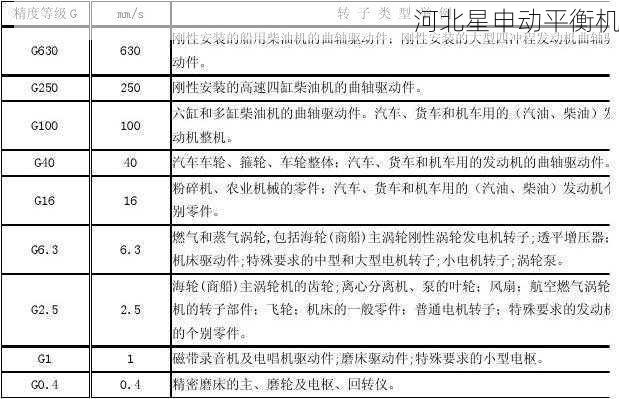

工程应用中，动平衡的计算还需考虑实际约束条件。例如，在航空发动机中，转子的工作温度、材料热膨胀以及气动载荷都可能影响平衡状态。因此，动态平衡往往需要在高转速、高温度环境下进行验证，甚***采用在线平衡技术实时调整。而在风力发电机领域，由于叶片尺寸巨大且受风载影响显著，动平衡计算还需结合结构动力学与空气动力学模型。

动平衡的计算公式虽以经典力学为基础，但其实际应用却是一门融合理论、实验与工程经验的综合技术。从基础公式到复杂系统的扩展，每一步都需严谨对待。只有通过***的计算与合理的校正，才能确保旋转机械的安全、高效与长寿命运转。未来，随着智能传感与人工智能技术的发展，动平衡的计算方法或将进一步优化，为高端装备制造提供更强支撑。
