动平衡原理与设备操作指南：工程师视角

2025-08-07 10:04:00 新闻中心 1

动平衡技术作为旋转机械领域的关键工艺，其原理与应用直接关系到设备运行的安全性与可靠性。本文将从工程实践角度，系统阐述动平衡的基本原理、设备操作要点及常见问题解决方案。

1. 力学基础理论
动平衡本质上是解决旋转体质量分布不均导致的惯性力系不平衡问题。当转子旋转时，不平衡质量会产生离心力F=mrω²（m为不平衡质量，r为偏心距，ω为角速度）。该力可分解为垂直于旋转轴的力偶和作用于质心的单力，分别引发振动和轴承磨损。

2. 双面平衡理论
对于轴向尺寸较大的转子（长度/直径比＞0.5），需采用双面平衡法。通过在两个校正平面上添加/去除配重，使剩余不平衡量满足ISO1940标准规定的平衡等级要求。典型计算公式为：U=9549×G/n（U为许用不平衡量，G为平衡等级，n为工作转速）。

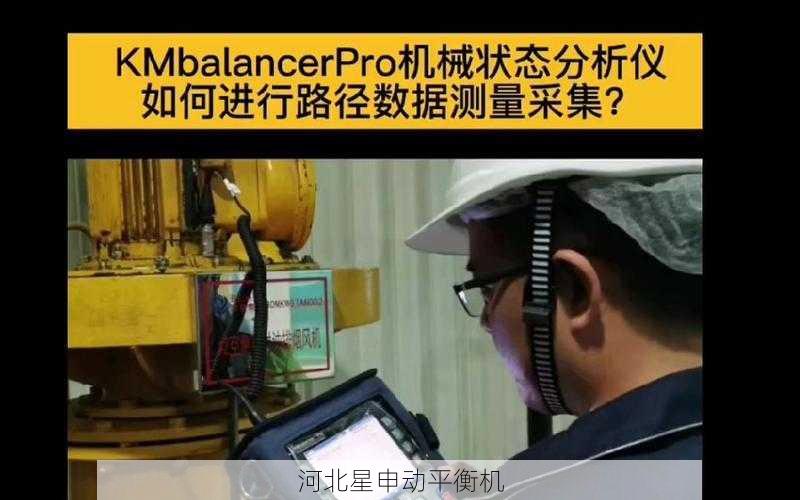

3. 相位检测技术
现代平衡机采用光电编码器或激光传感器捕捉不平衡相位，配合振动传感器采集幅值信号。通过FFT变换将时域信号转为频域分析，***锁定不平衡角度，分辨率可达±1°。

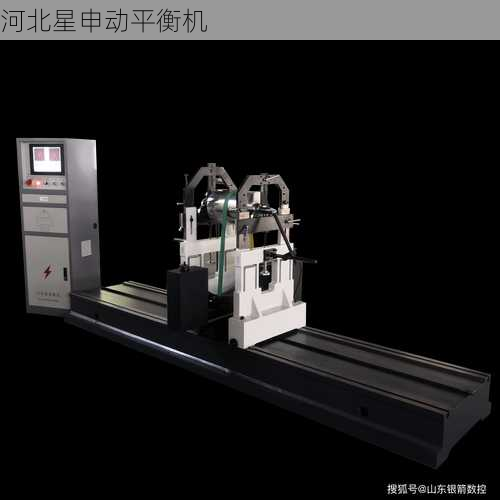

1. 前期准备工作
（1）检查转子轴颈圆度（应≤0.005mm）与表面粗糙度（Ra≤0.8μm）
（2）确认支撑架刚度系数＞5×10⁷N/m，避免共振干扰
（3）根据转子重量选择合适传动方式：≤50kg可采用万向节传动，＞50kg建议使用圈带驱动

2. 测量系统校准
（1）执行ISO2953标准规定的机械补偿测试，确保残余不平衡量＜0.3e（e为最小可达剩余不平衡量）
（2）进行试重验证，要求三次重复测量差异＜5%
（3）设置滤波参数：通常取转速的±10%作为带通范围

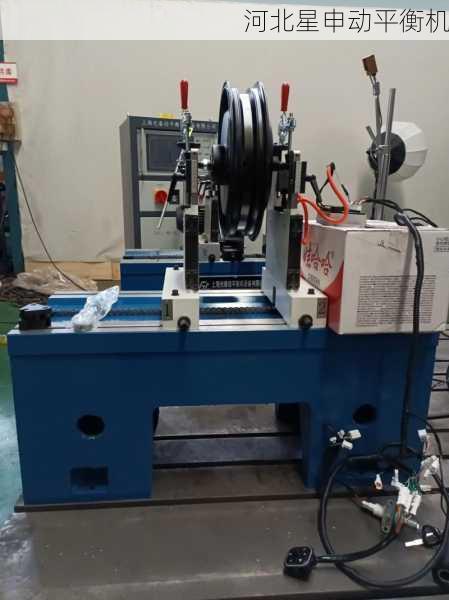

3. 平衡操作步骤
（1）***试运行：以工作转速的30%进行粗平衡，消除明显不平衡
（2）精平衡阶段：分三次提速***额定转速（每次增幅≤20%），采用影响系数法计算配重
（3）验证运行：在额定转速下持续运转10分钟，振动值变化应＜0.1mm/s

1. 信号干扰处理
当出现相位漂移时，应检查：
（1）光电传感器安装距离（推荐30-50mm）
（2）接地电阻是否＜4Ω
（3）附近有无变频器等高干扰源

2. 非线性振动应对
对于出现2X、3X倍频振动的情况：
（1）检查联轴器对中偏差（径向＜0.05mm，角度＜0.02mm/m）
（2）验证轴承游隙是否符合标准（圆柱滚子轴承宜为0.02-0.05mm）
（3）排查转子是否存在热变形（温差＞80℃时需热态平衡）

3. 特殊转子处理
（1）柔性转子：需进行多转速点平衡，临界转速处振动加速度应＜4mm/s²
（2）悬臂转子：校正平面应选在支撑轴承侧，配重半径尽量加大
（3）薄壁件：采用去重平衡时，单次切削深度不超过壁厚的20%

1. 日常维护项目
（1）每周检查气浮轴承供气压力（0.4-0.6MPa）
（2）每月检测传感器灵敏度（变化＞10%需重新标定）
（3）每季度更换传动带（伸长量＞3%时必须更换）

2. 精度保持措施
（1）环境温度控制在23±2℃，湿度40-60%RH
（2）安装防震地基（振动烈度＜0.7mm/s）
（3）每年进行一次激光对中校准

3. 备件管理要求
（1）关键传感器保持2个备件库存
（2）不同硬度万向节需分类存放（肖氏硬度误差±2）
（3）配重块材质需与转子匹配（密度差＜5%）

通过系统掌握上述原理与操作要点，工程师可将转子平衡精度提升***G1级（***等级），使设备振动值控制在0.5mm/s以下，显著延长轴承使用寿命。实际应用中需注意：不同行业标准对平衡等级要求差异较大，如汽轮机转子通常要求G2.5，而精密主轴需达到G0.4。
