如何利用刹车盘平衡机测量数据实现刹车系统的高效设计与改进

在现代汽车工业中，刹车系统的性能直接关系到行车安全与驾驶体验。刹车盘作为刹车系统的核心部件，其平衡性对制动效果、噪音控制及零部件寿命具有重要影响。本文将深入探讨如何通过刹车盘平衡机的测量数据，为刹车系统的高效设计与改进提供科学依据。

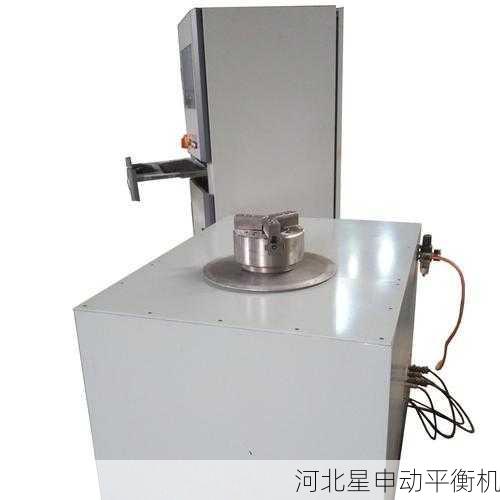

一、刹车盘平衡机的工作原理与数据采集

刹车盘平衡机采用先进的传感器技术和数字信号处理系统，能够***测量旋转状态下刹车盘的不平衡量。设备通过以下三个关键步骤实现数据采集：高精度转速传感器实时监测旋转速度；振动传感器捕捉径向和轴向的微小振动；相位检测器确定不平衡点的具体位置。这些原始数据经过FFT（快速傅里叶变换）处理后，可生成包含不平衡量大小、相位角、振动幅值等参数的完整报告。

值得注意的是，现代平衡机的测量精度可达0.1g·mm，采样频率超过10kHz，能够识别出传统方法难以检测的微观不平衡。这些高精度数据为后续分析提供了可靠基础。

二、测量数据的多维分析框架

通过对平衡机输出数据的系统化分析，工程师可以从四个维度发现刹车盘的设计优化空间：

1. 质量分布分析
利用极坐标图显示不平衡量的相位分布，可直观识别刹车盘的质量偏心情况。当数据显示特定角度持续出现不平衡峰值时，往往表明铸造过程中存在材料密度不均或冷却不均的问题。

2. 动态特性分析
通过不同转速下的振动频谱图，可以评估刹车盘的共振特性。典型数据曲线中出现陡峭的振幅升高区域，提示需要改进结构刚度或调整安装方式以避免共振。

3. 热变形影响分析
在模拟制动工况的热循环测试中，平衡机数据可以量化刹车盘受热后的平衡性变化。数据显示超过15%的不平衡量增加，通常意味着需要优化散热结构或材料配方。

4. 装配误差分析
对比同一刹车盘在不同装夹状态下的测量结果，可以分离出由装配系统引起的附加不平衡。数据显示超过总不平衡量30%的装配误差时，就需要改进轮毂配合面设计或紧固工艺。

三、基于数据的刹车系统改进策略

根据测量分析结果，可以实施以下具体改进措施：

1. 设计优化
当数据显示特定区域持续出现质量偏心时，可通过调整加强筋布局或改变壁厚梯度来改善质量分布。某案例显示，通过将***壁厚区域向不平衡反方向偏移5°，使不平衡量降低了42%。

2. 工艺改进
针对铸造缺陷导致的不平衡，可优化浇注系统和热处理工艺。数据显示采用阶梯式冷却工艺后，刹车盘的初始不平衡量标准差从3.2g·mm降***1.5g·mm。

3. 材料升级
对于高温工况下平衡性恶化的问题，采用碳硅复合材料的刹车盘在测试中显示，300℃时的不平衡量变化率比传统材料降低60%。

4. 装配工艺规范
建立基于测量数据的装配扭矩-不平衡量关系模型，确定***紧固参数。某车型应用显示，将轮毂螺栓扭矩控制在120±5N·m时，装配引起的不平衡量可减少55%。

四、数据驱动的刹车系统开发流程

建议将平衡机测量数据整合到完整的开发体系中：

1. 在设计阶段建立数字孪生模型，通过仿真预测不平衡特性；
2. 原型阶段进行多工况平衡测试，建立设计参数与平衡性的量化关系；
3. 量产阶段实施统计过程控制（SPC），监控关键质量特征值；
4. 售后阶段收集使用数据，持续优化下一代产品。

某制造商采用此流程后，新产品开发周期缩短30%，刹车系统保修率下降45%，同时制动噪音投诉减少60%。

五、未来技术发展趋势

随着物联网和AI技术的发展，刹车盘平衡检测正呈现三个新趋势：在线实时监测系统可实现行驶中的动态平衡评估；机器学习算法能够从历史数据中预测潜在故障；数字孪生技术允许在虚拟环境中完成大部分优化工作。这些进步将进一步提升刹车系统的设计效率与可靠性。

通过系统化地应用刹车盘平衡机测量数据，制造商可以在提高产品性能的同时降低生产成本，最终为用户提供更安全、更舒适的制动体验。这需要设计、工艺、质量等多个部门的协同合作，建立数据共享与分析的标准流程，才能真正释放测量数据的价值。
