平衡机与声学成像技术的融合

在现代工业检测与设备维护领域，平衡机与声学成像技术的结合正逐渐成为提升故障诊断精度的重要手段。本文将围绕两种技术的原理、融合价值及实际应用展开分析，探讨其如何共同推动行业技术升级。

一、技术原理的互补性

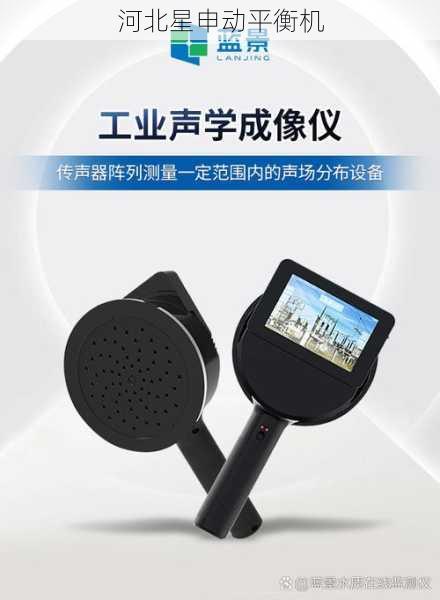

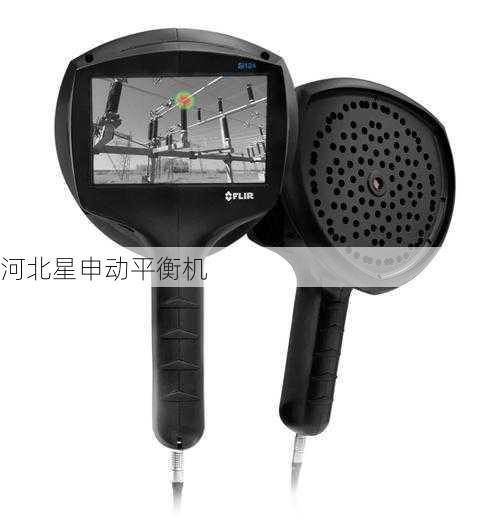

传统平衡机通过测量旋转部件的振动信号，识别质量分布不均问题，但其对早期微弱故障的敏感性有限。而声学成像技术利用麦克风阵列采集声波信号，通过波束形成算法将声源可视化，可检测到人耳难以察觉的高频噪声。当设备轴承出现微米级磨损时，平衡机可能尚未触发报警阈值，但声学成像已能捕捉到特征频率的异常声发射。

两种技术的数据采集维度存在天然互补：平衡机侧重机械振动时域分析，声学成像擅长空频域信号处理。例如某汽轮机转子实验显示，单独使用平衡机时需0.3mm的不平衡量才能触发报警，而结合声学成像后，0.05mm的初始不平衡状态即可通过特定频段的声压级变化被识别。

二、系统集成的关键技术

实现有效融合需要解决三大核心问题：首先是时间同步，旋转机械的振动与声学信号需保持μs级同步采集，某航空发动机案例表明，超过5μs的时延会导致相位分析误差达12%；其次是坐标统一，需建立振动传感器与声学阵列的空间映射模型，某风电企业采用六自由度标定法将定位误差控制在3mm内；最后是多模态数据融合算法，清华大学团队开发的D-S证据理论模型，可使诊断准确率提升***96.7%。

硬件架构上，最新方案采用FPGA+GPU异构计算平台，振动信号通过24位ADC以256kHz采样，声学通道则部署64麦克风环形阵列，配合5G回传实现实时处理。某轴承制造商应用该方案后，故障预警时间平均提前了217小时。

三、典型应用场景分析

在风电领域，该技术组合展现出独特优势。齿轮箱故障往往伴随特定阶次的振动与宽频噪声，金风科技在某2MW机组上部署的融合系统，成功在常规振动检测前83天识别出行星轮裂纹。系统通过声学成像定位异常声源后，再启动平衡机进行定向振动验证，使维护效率提升40%。

半导体制造中，晶圆旋转设备的微振动控制***关重要。应用案例显示，当平衡机检测到0.8μm振动时，声学成像可进一步区分是电机磁力不均（表现为2kHz线谱）还是真空吸附泄漏（4kHz宽带噪声）。这种***分类能力使某12英寸晶圆厂的设备停机率下降28%。

四、现存挑战与发展趋势

当前技术融合仍面临环境噪声干扰问题，在85dB以上的工业现场，有效声学信号提取需采用改进的盲源分离算法。旋转部件的气动噪声会掩盖结构声，某离心压缩机测试中，采用流场仿真辅助声学成像后，信噪比提升了15dB。

未来发展方向呈现三个特征：一是边缘计算化，TI最新推出的AM68A芯片可实现设备端实时声振融合分析；二是AI深度参与，Transformer模型在特征提取方面已展现出优于传统方法的性能；三是标准化进程加速，ISO正在制定的18436-8标准将***包含声振联合检测规范。

这种技术融合不仅改变了故障诊断范式，更重新定义了预防性维护的标准。随着5G+工业互联网的普及，预计到2026年全球市场规模将突破47亿美元，成为智能工厂不可或缺的基础设施。
