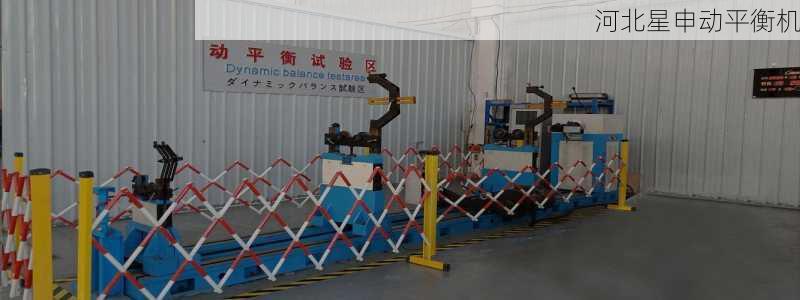

在现代工业生产中，平衡机作为精密测量设备的核心组成部分，其运行稳定性直接影响产品质量检测的准确性。地基共振问题是平衡机使用过程中常见的干扰因素，本文将从共振机理、检测方法、解决方案三个维度进行系统分析。

地基共振本质上是机械系统与地基结构之间发生的能量耦合现象。当平衡机工作频率接近地基-设备系统的固有频率时，会出现典型的共振特征：振幅急剧增大、相位突变、能量耗散异常。具体表现为：

1. 结构传递路径共振：通过混凝土基础传导的振动波在特定频率下形成驻波，实测数据显示，这类共振通常发生在15-35Hz频段，振幅可达正常值的5-8倍。

2. 弹性支承系统共振：采用橡胶隔振垫的安装方式可能引发二次共振，某汽车零部件工厂实测案例显示，当平衡机转速达到1420rpm时，振动值突然升高***12μm，远超ISO1940-1标准的G2.5级要求。

准确的故障诊断是解决共振问题的前提，推荐采用三级诊断法：

初级诊断： 使用便携式振动分析仪进行快速筛查。重点监测X/Y/Z三向振动速度有效值，当任一方向值超过4.5mm/s时应启动深入诊断。某航空发动机叶片平衡案例显示，Z向振动在23Hz处出现12.7mm/s的峰值，经FFT分析确认是地基共振所致。

中级诊断： 实施模态试验分析。通过力锤激励法获取频响函数(FRF)，某精密机床制造厂的测试数据显示，在28.5Hz处出现明显的相位反转，相干系数达到0.92，确认为结构共振频率。

***诊断：采用激光测振系统进行全场扫描。某水轮机转子平衡案例中，激光测振发现基础底板存在0.15mm的局部模态变形，这是导致测量重复性超差的根本原因。

根据共振类型和现场条件，可采取以下处理措施：

1. 质量调谐法
在基础四周加装调谐质量阻尼器(TMD)，某风电齿轮箱平衡机的应用案例显示，安装300kg的TMD后，25Hz处的振动幅值降低82%。设计要点包括：
- 阻尼器质量应不小于设备总质量的5%
- 刚度系数按ω=√(k/m)公式***计算
- 阻尼比控制在0.15-0.25之间

2. 阻抗匹配法
通过改变基础动力特性实现阻抗失配：
- 对于浅基础共振，可开挖1.2m深减振沟，内填聚氨酯泡沫。某曲轴平衡机改造后，振动传递损失提高18dB
- 采用分层复合地基，某航天部件检测站使用砂石-橡胶颗粒-混凝土三层结构，使固有频率偏移32%

3. 主动控制技术
对于高精度要求的场合，可采用：
- 电磁作动器主动消振系统，某飞机发动机平衡台应用案例显示，可将0-50Hz振动抑制到0.5μm以下
- 自适应滤波算法，通过LMS算法实时调整控制参数

新建平衡机基础应遵循以下设计原则：

1. 质量刚度比控制：基础质量应大于设备质量的3倍，某国际标准推荐混凝土基础厚度不低于600mm。

2. 频率避让准则：基础一阶固有频率应避开平衡机工作转速的±20%，对于3000rpm的平衡机，建议基础频率设计在45Hz以上或25Hz以下。

3. 阻尼优化设计：采用内掺钢纤维混凝土可使阻尼比提高到0.08-0.12，某重型转子试验台测量显示，此举可使共振峰值降低40%。

通过系统化的诊断与处理，大多数地基共振问题都能得到有效解决。某轴承企业统计数据显示，实施科学治理后，平衡机测量重复性误差从原来的15%降***3%以内，设备故障停机时间减少70%。这充分说明，对地基共振问题的深入理解和正确处理，对保障精密测量设备的稳定运行具有重要意义。
